Sculptor Morph Analysis

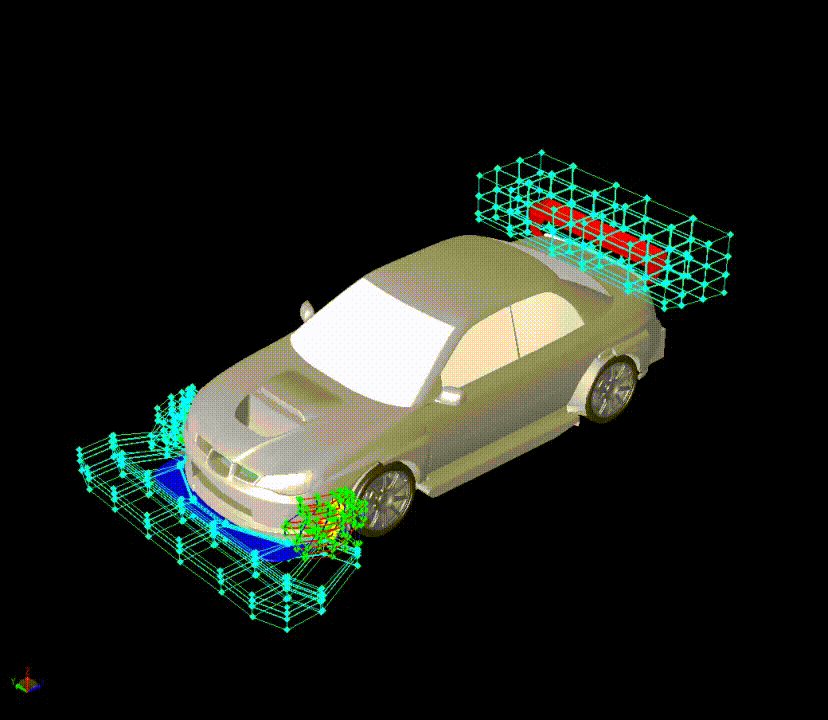

sub Sculptor Morph Analysis는 Arbitrary Shape Deformation(ASD) 기술을 기반으로, Analysis Data(CFD/CAE Data)를 이용한 실시간 3D Morphing 기술을 제공합니다. Sculptor Morph Analysis를 이용한 대상 Mesh의 3D Morphing은 다음과 같은 간단한 과정으로 진행됩니다.

1.   원하는 Format의 파일(CFD/CAE Data)을 “Import”합니다.
2.   “ASD Volume”을 생성(또는 불러오기)합니다.
3.   ASD Volume과 기존 Model을 “Freeze” 해줍니다.
4.   ASD의 Control “Point”/“Column”/“Plane”를 선택하여 이동시키면 기존 Model이 실시간으로 변경됩니다.
5.   수정된 Model을 “Export”하여 활용합니다.

Sculptor가 제공하는 Arbitrary Shape Deformation(ASD) 기술을 이용하면 대상 Model을 얼마나/어떻게 변경할 것인지를 세부적으로 지 정할 수 있으며, 복잡한 관계식 및 함수 구성없이 Model을 변형 시킬 수 있습니다. 이러한 변형은 Control Points 간의 영향으로 인접한 Volume에 자동으로 전달되며, Morphing Process를 통해 격자의 질을 자동으로 모니터링 합니다.

ASD Volume에 포함되지 않은 Model은 영향을 받지 않으며, 또한 “Super Plane” 기능을 이용하여 어떠한 영향에도 변경되지 않는 Plane을 지정할 수도 있습니다.
추가로 배치 모드 기능을 제공해 3D Model을 빠르게 생성/수정할 수 있도록 지원하며, 사용자 정의의 Analysis Process 구성이 가능하도록 지원합니다.
